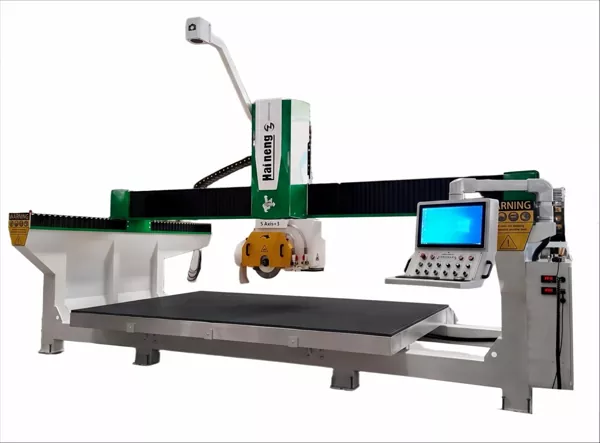

HTQ700GL5 ardatzeko CNC zubi-zerraEbaketa zuzeneko ohiko konfigurazio batek baino malgutasun handiagoa behar duten harri-prozesadoreetarako diseinatuta dago. CNC kontrolarekin, CAD inportazio programazioarekin, ebaketa-buruaren mugimendu erregulagarriarekin eta soldadura handiko egitura batekin, makinak harria mozteko eta moldatzeko aplikazio ugari onartzen ditu.
Zer egin dezake HTQ700GL 5 ardatzeko CNC zubi-zerrak?
Harrizko proiektu guztiek ez dute eskema angeluzuzena. Sukalde-gainekoek, bainugelako gailurrek, osagai arkitektonikoek eta harrizko apaingarriek ertz angeluak, profil kurbatuak edo neurrira egindako piezak behar dituzte.
HTQ700GL-k hainbat ebaketa eta profila eragiketa onartzen ditu, besteak beste:
- Ebaketa zuzena eta angelua:Harrizko xaflak prozesatu eta piezak moztu angelu egokietan.
- Neurrira egindako ebaketa:Sortu forma biribilak, obalatuak, abaniko formakoak, poligonalak, diamante formakoak eta bestelako forma irregularrak.

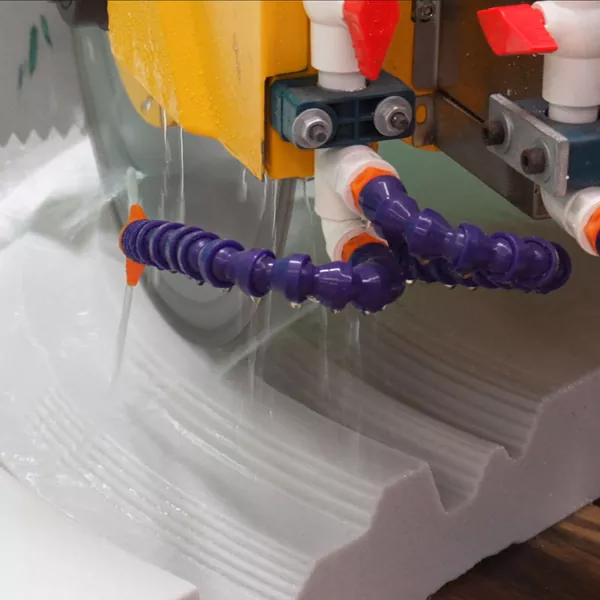

- Profil kurbatua:Jarraitu sestra zuzen eta kurbatuak harri apaingarri egokietarako.
- Groove ebaketa:Sortu zirrikitu zuzenak, angeluak eta sareta estiloko aplikazio egokietarako.
- Alaka eta ertzak moldatzea:Erabili ebaketa-buruaren mugimendu erregulagarria diseinu-baldintza desberdinak betetzeko.
Makinaren zehaztapenak C ardatzaren biraketa 0 eta 360 gradu artekoa eta A ardatzaren mugimendua 0 eta 90 gradu artekoa zerrendatzen du. Lan-mahaiak 0 eta 85 gradu arteko gehienezko inklinazio tartea du.
Mugimendu-barruti hauek fabrikatzaileei aukera gehiago ematen dizkiete pertsonalizatutako lanak planifikatzerakoan. Benetako prozesatzeko gaitasuna materialaren, piezaren dimentsioen, pala konfigurazioaren, tresneriaren eta hautatutako ebaketa metodoaren araberakoa da. Lan zorrotzak edo ezohikoak direnetarako, eskatu hornitzaileari konfigurazioa berresteko eta lagin-ebaketa-proba bat antolatzeko.
Aplikazioak Countertop eta Harri fabrikazioan
Sukaldeko eta bainugelako erakusmahaiak
Azaleko ekoizpenak sarritan lauza bat dimensionatzea baino gehiago dakar. Diseinuaren arabera, lan batek ertz angeluak, konketa-zuloak, txorrota-zuloak edo drainatze zirrikitu behar ditu.
HTQ700GL-k ebaketa eta profilak egiteko eragiketak onartzen ditu. Aukerako fresa-eranskinarekin eta tresneria egokiarekin, makina mekanizazio-zeregin gehigarrietarako ere konfigura daiteke, fresatzeko konketa eta txorroten irekidurak, drainatze zirrikituak eta mahaiko ertzak barne. Leuntzeak artezteko gurpil eta tresna egokiak behar ditu.
Mahaigain estandarrak eta diseinu pertsonalizatuak prozesatzen dituzten tailerretarako, konfigurazio honek hainbat eragiketa egoki makina batera eramaten lagun dezake. Egiaztatu aukerako ekipamendua eta beharrezko tresnak eskaera egin aurretik.
Granitoa eta Marmol Prozesatzea
Granito eta marmol tailerrek askotan lodiera, eskema eta akabera-eskakizun desberdinak dituzten produktuak maneiatzen dituzte. HTQ700GL egokia da aplikazioak ebaluatzeko, hala nola harri itxurako osagaiak, ebaki angeluak eta profil apaingarriak.
Zehaztutako pala diametroa 350 eta 700 mm bitartekoa da. Gehienezko xafla-diametroa ez da ebaketa-sakonera maximo gisa tratatu behar. Lor daitekeen ebaketa-sakonera eta gomendatutako lan-baldintzak makinaren konfigurazioaren, hautatutako xaflaren eta materialaren araberakoak dira.
Teila eta Ingeniaritza Harria
Formatu handiko baldosak eta ingeniaritzazko harrizko produktuek planifikatutako ebaketa-bideak eta ertz-tratamendu espezifikoak behar dituzte. HTQ700GLk CNC kontrola eta CAD inportazio programazioa erabiltzen ditu material eta piezen diseinu egokietarako programatutako eragiketak laguntzeko.
Ezezagunak diren materialak prozesatu aurretik, berretsi hornitzailearekin pala bateragarritasuna, piezaren euskarria, elikadura-ezarpenak eta beharrezko ertz-kalitatea.

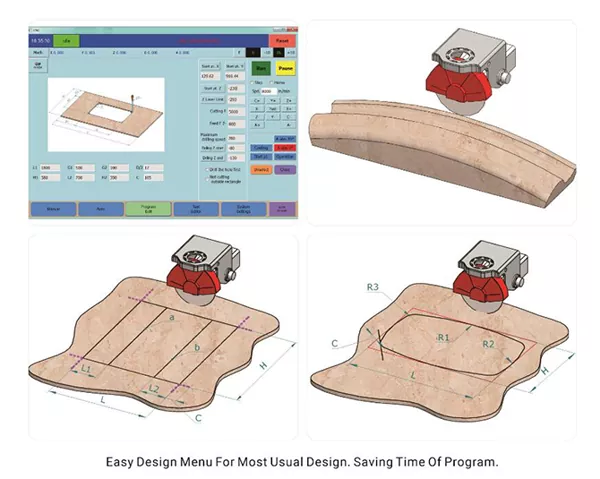

CAD Inportazio Programazioa eta CNC Eragiketa
Programazioa kontu garrantzitsua da harri-tailer batek piezen forma eta bezeroen marrazki desberdinak maneiatzen dituenean. Mugimendu-gaitasun handia duen makina bat erabilgarria da operadoreek beharrezko ebaketa-bideak modu errepikagarrian presta ditzaketenean.
HTQ700GLk CNC kontrola eta CAD inportazio programazioa erabiltzen ditu. Bere produktuaren dokumentazioak funtzionamendua errazteko diseinatutako ukipen-pantailako interfazea eta sartutako datuetatik grafikoak sor ditzakeen sistema bat deskribatzen ditu.
Lan-fluxu tipiko batek marrazkia prestatzea, CAD datu bateragarriak inportatzea, prozesatzeko eskakizunak egiaztatzea, materiala eta tresneria konfiguratzea eta lana egiaztatzea prozesatu automatikoa hasi aurretik datza.
Planteamendu hori garrantzitsua da aldian-aldian marrazki pertsonalizatuak jasotzen dituzten edo antzeko piezen ekoizpena errepikatzen duten tailerretarako. HTQ700GL erosi aurretik5 ardatzeko CNC zubi-zerra, berretsi onartzen diren CAD fitxategi formatuak, software-eskakizunak eta operadoreen prestakuntza-moldaketak.
Garrantzia handiko egitura eta mugimendu-osagaiak
Makinen eraikuntza ohiko ekoizpenerako ekipoak aukeratzerakoan kontuan hartu beharreko beste faktore bat da. HTQ700GL-k soldatutako egitura zurrun integrala erabiltzen du. Dokumentatutako mugimendu-osagaien artean errail linealak, bola-torlojuak, engranaje helikoidalak, doitasun handiko erreduzitzaile planetarioak eta serbo-sistema bat daude.
Makinak 22 kW-ko motor nagusia eta 0 eta 6.000 bira/min arteko abiadura tartea du. Instalatutako makinen potentzia osoa 33 kW-koa da.
Zehaztapen hauek ekipamenduak alderatzeko abiapuntu erabilgarria eskaintzen dute. Hala ere, ebaketa-abiadura, amaierako ertz-kalitatea eta produkzio-irteerak aukeratutako xafla, materialaren ezaugarriak, ebaketa-sakonera, jarioaren ezarpenak eta operadorearen konfigurazioa bezalako faktoreen araberakoak dira.
HTQ700GL Zehaztapen Teknikoak
Hurrengo zifrak fabrikatzailearen produktuaren dokumentazioan oinarritzen dira. Bihurketa inperialak gutxi gorabeherakoak dira.
| Zehaztapena | HTQ700GL |
|---|---|
| Makina mota | 5 ardatzeko CNC Heavy-Duty Monoblock Zubi-zerra |
| Kontrol-sistema | CNCa |
| Programazio metodoa | CAD inportazioa |
| Pala-diametroa | 350–700 mm (13,8–27,6 in) |
| Motor nagusiaren potentzia | 22 kW (29,5 hp gutxi gorabehera) |
| Abiadura tartea | 0-6.000 bira/min |
| X ardatzaren bidaia | 3.800 mm (149,6 hazbete) |
| Y ardatzaren bidaia | 2.400 mm (94,5 in) |
| Z ardatzaren bidaia | 500 mm (19,7 hazbete) |
| C ardatzaren biraketa | 0–360° |
| A ardatzaren mugimendua | 0-90° |
| Lan-mahaiaren gehienezko okerdura | 0-85° |
| Lan-mahaiaren neurriak | 3.600 × 2.200 mm (141,7 × 86,6 hazbete) |
| Potentzia osoa | 33 kW (gutxi gorabehera 44,3 hp) |
| Pisu gordina | 5.000 kg (11.023 lb gutxi gorabehera) |
| Dimentsio orokorrak | 5.800 × 3.400 × 3.600 mm (gutxi gorabehera 19,0 × 11,2 × 11,8 oin) |
Instalazio-oharra:Dimentsio orokorrek ez dute makinaren inguruan behar den funtzionamendu-tarte osoa adierazten. Berretsi hornidura elektrikoa, gunerako sarbidea, zoruaren baldintzak, karga-lekua, mantentze-lanak eta instalazio-eskakizunak tailerra prestatu aurretik.
HTQ700GL egokia al da zure lantegirako?
Makina egokia zure bezeroek benetan eskatzen duten lanen araberakoa da. Lauza angeluzuzenaren neurrira bideratutako tailerrak eskakizun desberdinak izan ditzake aldian-aldian pertsonalizatutako piezak edo harrizko profil irregularrak egiten dituenaren aldean.
Baliteke HTQ700GL kontuan hartzea zure denda:
- Ebaketa angeludunak, ingerada kurbatuak edo neurrira egindako harri zatiak prozesatzen ditu.
- CNC kontrola eta CAD inportazio programazioa behar du marrazkietan oinarritutako lanetarako.
- Granito, marmol, ingeniaritza-harria, teila edo beste eraikuntza-material bateragarri batzuekin funtzionatzen du.
- Hautazko fresatzeko eragiketak ebaluatu nahi ditu mahaigaineko aplikazio egokietarako.
- Makinak behar duen lur-azalera eta ahalmen elektrikoa ditu.
Erosketa erabakia hartu aurretik, prestatu hainbat marrazki adierazgarri. Sartu ebaketa-lan estandarra, ebaketa angeluduna eta profil irregularra. Eskatu hornitzaileari lan bakoitzerako konfigurazio, tresneria eta prozesatzeko metodo egokiak berresteko.
Zer egiaztatu aurrekontua eskatu aurretik
Materiala eta Lodiera
Identifikatu gehien prozesatzen dituzun materialak eta eman piezen lodiera tipikoak eta gehienez. Material ezberdinek pala eta lan baldintza desberdinak behar ditzakete.
Piezen neurriak eta ebaketa-baldintzak
Partekatu ohiko luzera, zabalera, lodiera, beharrezko angeluak eta profilaren xehetasunak. Horrek hornitzaileari makinaren bidaia eta proposatutako konfigurazioa egokiak diren ebaluatzen laguntzen du.
Tresneria eta aukerako funtzioak
Zehaztu zure lanek ebaketa zuzena, ebaketa angelua, profil pertsonalizatuak, zirrikituak, fresatzea edo leuntzea behar duten ala ez. Egiaztatu zein funtziok behar duten aukerako ekipamendua, konfigurazio estandarrean eragiketa guztiak sartuta daudela suposatu beharrean.
Softwarea eta Fabrikaren Baldintzak
Eman CAD marrazki adierazgarriak eta berretsi fitxategi-formatu bateragarriak. Era berean, egiaztatu makinaren sarbidea, instalatzeko espazioa, eskakizun elektrikoak eta mantentze-lanak.
Salmenta osteko laguntza
Galdetu instalazioaren orientabideei, operadoreen prestakuntzari, ordezko piezei, mantentze-lanen dokumentazioari eta laguntza teknikoari buruz. Xehetasun hauek makinaren zehaztapenekin eta erosketa prezioarekin batera berrikusi behar dira.
Maiz egiten diren galderak
Zein material prozesatu ditzake HTQ700GLk?
Produktuen dokumentazioan lauzak, teilak, marmola, harri artifiziala, granitoa, zementuzko produktuak eta beste eraikuntza-material batzuk ageri dira ebaketa eta moldaketa aplikazio egokietarako. Berretsi zure material eta lodierarekin bateragarritasuna eskaera egin aurretik.
HTQ700GL-k angeludun ebaketa onartzen al du?
Bai. Zehaztutako A ardatzaren mugimendua 0-90°-koa da, eta C ardatzaren biraketa 0-360°-koa. Lan-mahaiak 0-85°-ko gehienezko okertze tartea du. Eskatu hornitzaileari nahi duzun lanerako behar den konfigurazioa egiaztatzeko.
Makinak prozesatu al ditzake konketa-zuloak eta drainatze zirrikituak?
Mekanizazio-zeregin osagarri hauek aukerako fresa-eranskinarekin eta erreminta egokiarekin onar daitezke. Ziurtatu eranskina, tresnak eta beharrezko konfigurazioa aurrekontua eskatzerakoan.
Nola programatzen da makina?
Zehaztutako programazio-metodoa CAD inportazioa da. Onartutako fitxategi-formatuak eta software-eskakizunak hornitzailearekin berretsi behar dira.
Zein da pala-diametro maximoa?
Zehaztutako pala-diametro-tartea 350-700 mm-koa da, gutxi gorabehera 13,8-27,6 hazbetekoa. Zifra honek berez ez du ebaketa-sakonera maximoa ezartzen.
Zenbat leku behar du makinak?
Zerrendatutako neurri orokorrak 5.800 × 3.400 × 3.600 mm-koak dira. Baliteke materiala manipulatzeko, funtzionatzeko, mantentze-lanetarako eta sarbide segururako leku gehigarria behar izatea. Eskatu instalazio-diseinua gunea prestatu aurretik.
Eztabaidatu zure harria mozteko eskakizunak Haineng-ekin
HTQ700GL5 ardatzeko CNC zubi-zerraCNC kontrola, CAD inportazio programazioa, 350-700 mm-ko xafla sorta, ebaketa-buruaren mugimendu erregulagarria eta soldatutako egitura zurrun integrala konbinatzen ditu. Aukerako fresaren konfigurazio batek bere erabilera heda dezake mahaigaineko mekanizazio-lan osagarri egokietara.
Makina zure produkzio-beharretara egokitzen den zehazteko, partekatu zure material mota, piezaren neurriak, beharrezko eragiketak eta marrazki adierazgarriak Haineng-ekin. Hornitzaileak makinaren konfigurazio egokia eta aukerako ekipamendua egiaztatzen lagun dezake.
